| Medición angular |
|
| Precisión Hz y V |
- Resolución de pantalla: 0.1 “ (0.1 mgon)
- Cuádruple compensación de eje
- Configuración de compensación: 0.5’’ / 1’’/ 1.5’’ / 2’’
- Rango de compensación: +/- 3.78’ (+/- 0.07 gon)
- Nivel electrónico de compensación: 2“
- Nivel circular de sensibilidad: 6` / 2 mm
|
| Absoluta, continua, diametral |
1’’ / 2’’ / 3’’ / 5’’ |
| Medición de distancia |
|
| Rango |
- Prisma (GPR1, GPH1P): 1.5 m to 3.500 m
- Prisma (modo rango largo) > 10.000 m
|
| Sin Prisma |
|
| Precisión/ Tiempo de medición |
|
| Solo un prisma |
- Precisión + lectura: 1 mm + 1.5 ppm (aprox. 2.4 s)
- Precisión rápida + lectura rápida: 2 mm + 1.5 ppm (typical 2 s)
- Seguimiento / continuo: 3 mm + 1.5 ppm (typical < 0.15 s)
- Promedio: 1 mm + 1.5 ppm
- Modo de largo alcance > 4 km: 5 mm + 2 ppm (typical 2.5 s)
|
| Sin Prisma / Cualquier superficie |
- 0 m – 500 m: 2 mm + 2 ppm (typical 3 – 6 s)
- > 500 m: 4 mm + 2 ppm (typical 3 – 6 s)
|
| Tamaño del láser |
- At 30 m: 7 mm x 10 mm
- At 50 m: 8 mm x 20 mm
- At 100 m: 16 mm x 25 mm
|
| Telescopio |
- Ampliación: 30x
- Potencia de resolución: 3”
- Rango de enfoque: 1.55 m / 5.08 a infinito
- Campo de visión: 1°30’ / 1.66 gon / 2.7 m a 100 m
|
| General |
|

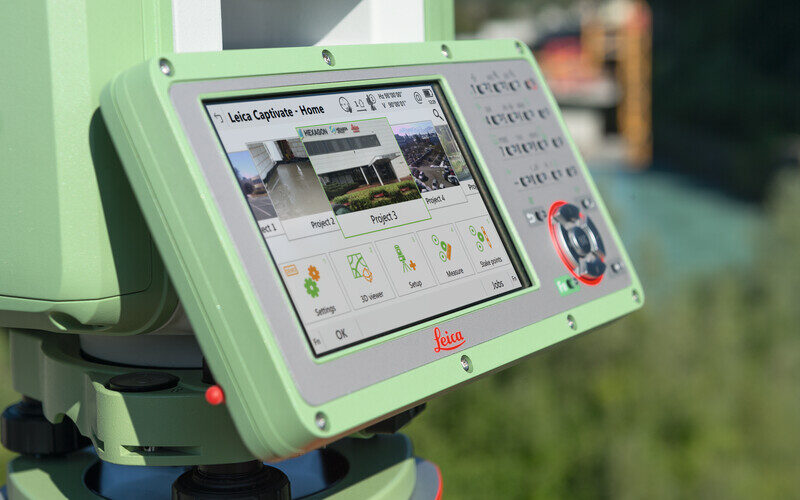

| Teclado y pantalla |
- 5“ (inch), 800 x 480 pixels WVGA, colour, touch, 25 keys5b, optional5c: 37 keys with function keys)
- Segundo teclado
- Iluminación de teclas
- Endless drives for HZ & V
- Teclas configurables: con dos funciones
|
| Alimentación |
- Autonomía con batería GEB361 hasta 18 h
- Autonomía con batería GEB331 hasta 9 h
|
| Tiempo de carga de baterías: |
- GKL341 carga para GEB361 / GEB331 3 h 30 min / 3 h
- GKL311 carga para GEB361 / GEB331 6 h 30 min / 3 h 30 min
- Alimentación voltaje externo
- Voltaje nominal 13.0 V DC & 16 W max
|
| Almacenamiento |
- Memoria interna de 2GB Flash
- Tarjeta de memoria: SD de 1 GB o 8 GB
- USB de memoria: 1 GB
|
| Procesador |
- TI OMAP4430 1GHz Dual-core ARM® Cortex™ A9 MPCore™
- Sistema operativo – Windows EC7
|
| Interfaces |
- RS2327, USB device
- Bluetooth®8, WLAN9
- Mobile Data sidecover: LTE-Modem for internet access
|
| Guía de luz (EGL) |
- Rango de trabajo: 5 m a 150 m
- Precisión de posición: 5 cm a 100 m
- Amplitud de onda roja /naranja: 617 nm / 593 nm
|
| Plomada láser |
- Desviación de plomada: 1.5mm a 1.5 m
- Diámetro del punto láser: 2.5 mm a 15.5 m
|
| Módulo AutoHeight para La medición automática del instrumento (Laserclass 2) |
- Precisión de distancia: 1.0 mm @ 1 m
- Rango de distancia: 0.7 m to 2.7 m
|
| Peso |
|
| Especificaciones ambientales |
- Rango de temperatura de trabajo: –20°C to +50°C
- Arctic version: –35°C to +50°C
- Resistencia polvo / agua (IEC 60529)/ humedad: IP66 / 95%, sin condensación
- Estándar militar 810G, Método 506.5
|
